PolySwitch?

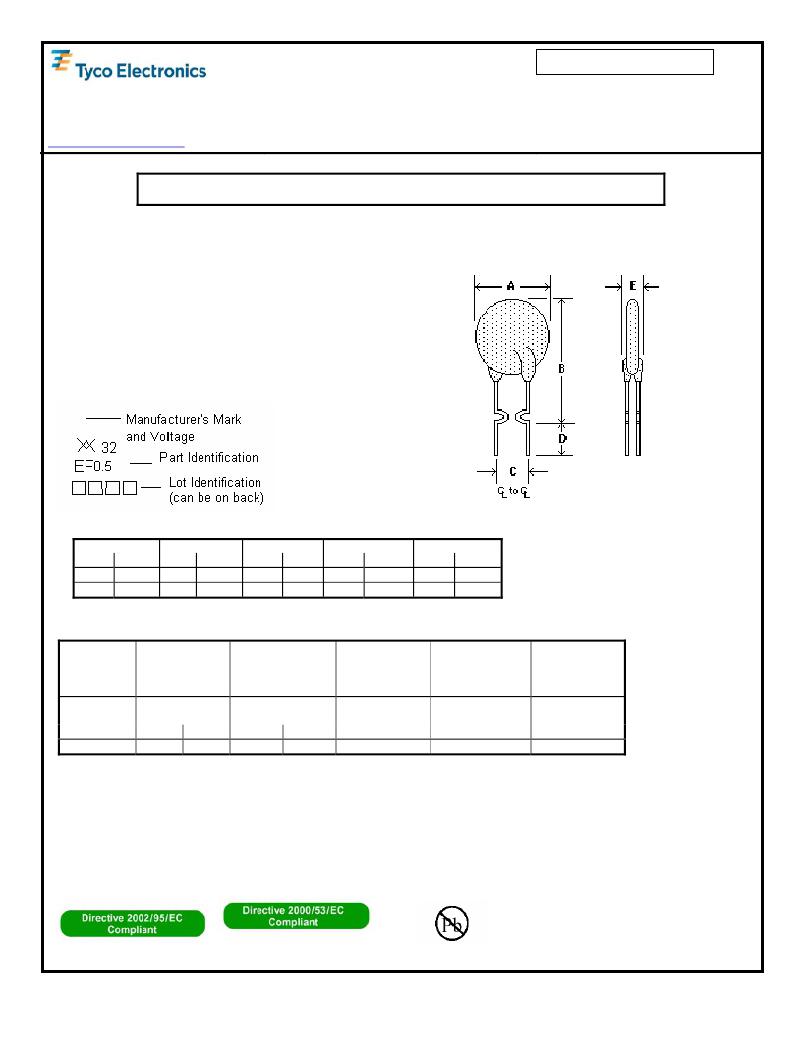

PRODUCT: AHEF050
308 Constitution Drive
Menlo Park, CA 94025-1164
Phone: 800-227-4856
www.circuitprotection.com
PTC Devices
Overcurrent Protection Device
Raychem Circuit Protection Products
DOCUMENT: SCD 26995
PCN: RF1044
REV LETTER: A
REV DATE: APRIL 25, 2008
PAGE NO.: 1 OF 1
Specification Status: Released
Electrical Rating
Voltage: 32V DC MAX
Current: 100A MAX
Insulating Material:
Cured, Flame Retardant Epoxy Polymer
Lead Material:
24 AWG Tin Plated Copper Clad Steel
Part Marking:
TABLE I. DIMENSIONS:
A B C D
E
MIN MAX MIN MAX MIN MAX MIN MAX
MIN
MAX
mm:
-- 7.4 -- 12.7 4.3
5.8 7.6 --
--
3.3
in*:
-- (0.29) -- (0.50) (0.17) (0.23) (0.30) --
--
(0.13)
*Rounded off approximation
TABLE II. PERFORMANCE RATINGS:
I HOLD
RATED
CURRENT
RATINGS
INITIAL
RESISTANCE
TIME TO TRIP
RaMax
TRIPPED-
STATE
CURRENT
VALUES
POWER
DISSIPATION
AMPS
AT 25 ° C
HOLD
AMPS
AT 25 ° C
HOLD TRIP
OHMS
AT 25 ° C
MIN MAX
SECONDS AT
25 ° C, 2.5 A
MAX
OHMS
AT 25 ° C
MAX
WATTS
AT 25 ° C
TYP
0.50
0.50 1.00
0.35
0.78
3.0
1.10
0.9
Reference Documents:
Precedence:
Effectivity:
PS400, PS300 (reference for R 1 MAX )
This specification takes precedence over documents referenced herein.
Reference documents shall be the issue in effect on the date of invitation for bid.
SUPERSEDED
CAUTION: Operation beyond the rated voltage or current may result in rupture, electrical arcing or flame.
Materials Information
ROHS Compliant ELV Compliant Pb-Free
NOT the LATEST
? 2008 Tyco Electronics Corporation. All rights reserved.
Tyco Electronics Proprietary Information
REVISION
